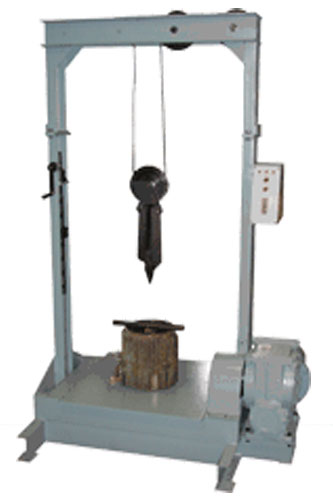

УВОС-1 Установка выдергивания обмоток статора

Предназначена для выдергивания (после отжига) предварительно обрезанных с лобовой части секций обмоток из пазов статоров асинхронных электрических двигателей. Установка УВОС-1 входит в комплекс оборудования по ремонту электродвигателей и предназначена для выдергивания (после обжига) предварительно обрезанных с лобовой части секций обмоток из пазов статоров асинхронных электрических двигателей.
Выдергивание обмоток осуществляется самозажимающимся захватом, соединенным тросом с мотор – редуктором. Крепление статора осуществляется с помощью универсального механизма зажима. Электрическая часть установки содержит электролебедку с дистанционным пультом управления.
Основные преимущества:
- ускорение процесса ремонта двигателя;
- универсальность: возможность осуществлять выдергивание обмоток фланцевых двигателей и двигателей на лапах без дополнительных приспособлений;
- возможность без переналадки осуществлять выдергивание все секций обмоток статора;
- отсутствие специального крепления для статора;
- простота конструкции;
- облегчение условий труда.
Технические характеристики:
Высота оси статора, мм 80-360
Наибольшая длина статора, мм 700
Наибольшее усилие выдергивания, кГс 1000±100
Сеть однофазного тока, В/Гц 220/50
Потребляемая мощность, кВт 1,0
Габаритные размеры, мм, не более 1000х1000х2500
Масса установки, кг, не более 300
