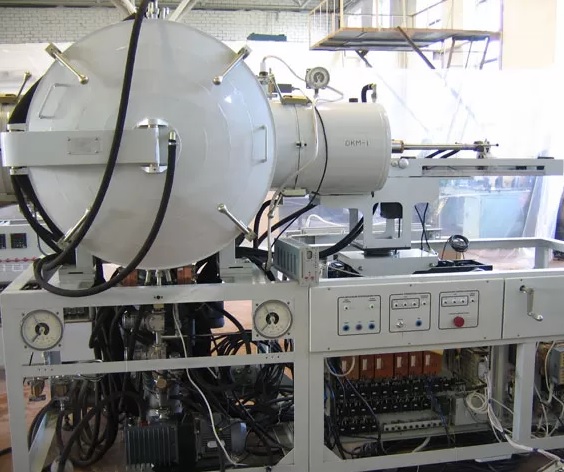

Установки для выращивания монокристаллов лейкосапфира методом горизонтально направленной кристаллизации

Предназначены для выращивания монокристаллов лейкосапфира любой кристаллографической ориентации в виде пластин. Метод ГНК позволяет выращивать монокристаллы лейкосапфира рекордных размеров, недостижимых при использовании других ростовых методов.

Метод горизонтально направленной кристаллизации ГНК (метод Багдасарова) был разработан в Институте кристаллографии им. А. В. Шубникова АН СССР.

В методе ГНК сочетаются элементы направленной кристаллизации и зонной плавки. Если при обычном выращивании расплавляется всё сырьё, то при ГНК между затравочным кристаллом и сырьём создается локальная расплавленная зона. Кристалл растет за счёт медленного перемещения расплавленной зоны вдоль контейнера с сырьём, имеющего форму лодочки.

Особенностью метода ГНК является также возможность проведения многократной перекристаллизации материала, что способствует очистке сырья и позволяет повысить качество кристалла. Открытая поверхность расплава позволяет вводить легирующие добавки на любом этапе выращивания кристалла.

Установки оснащаются современной системой управления, которая осуществляет: измерение действующих значений тока, напряжения и мощности нагревателя; контроль давления в рабочей камере и в форвакуумной линии; управление перемещением штока и камеры; измерение температуры и расхода охлаждающей воды для в каждом контуре; сигнализацию опасных ситуаций и многое другое.
