Установка плавильная высокочастотная УПВ-5/0,6

Индукционная плавильная установка УПВ 5/0,6 предназначена для плавки драгоценных и цветных металлов, и других материалов с температурой плавления до 1300 С.

Состав оборудования

В состав оборудования входят следующие элементы:
• Генератор ВБГ-5
• Согласующее устройство СУ

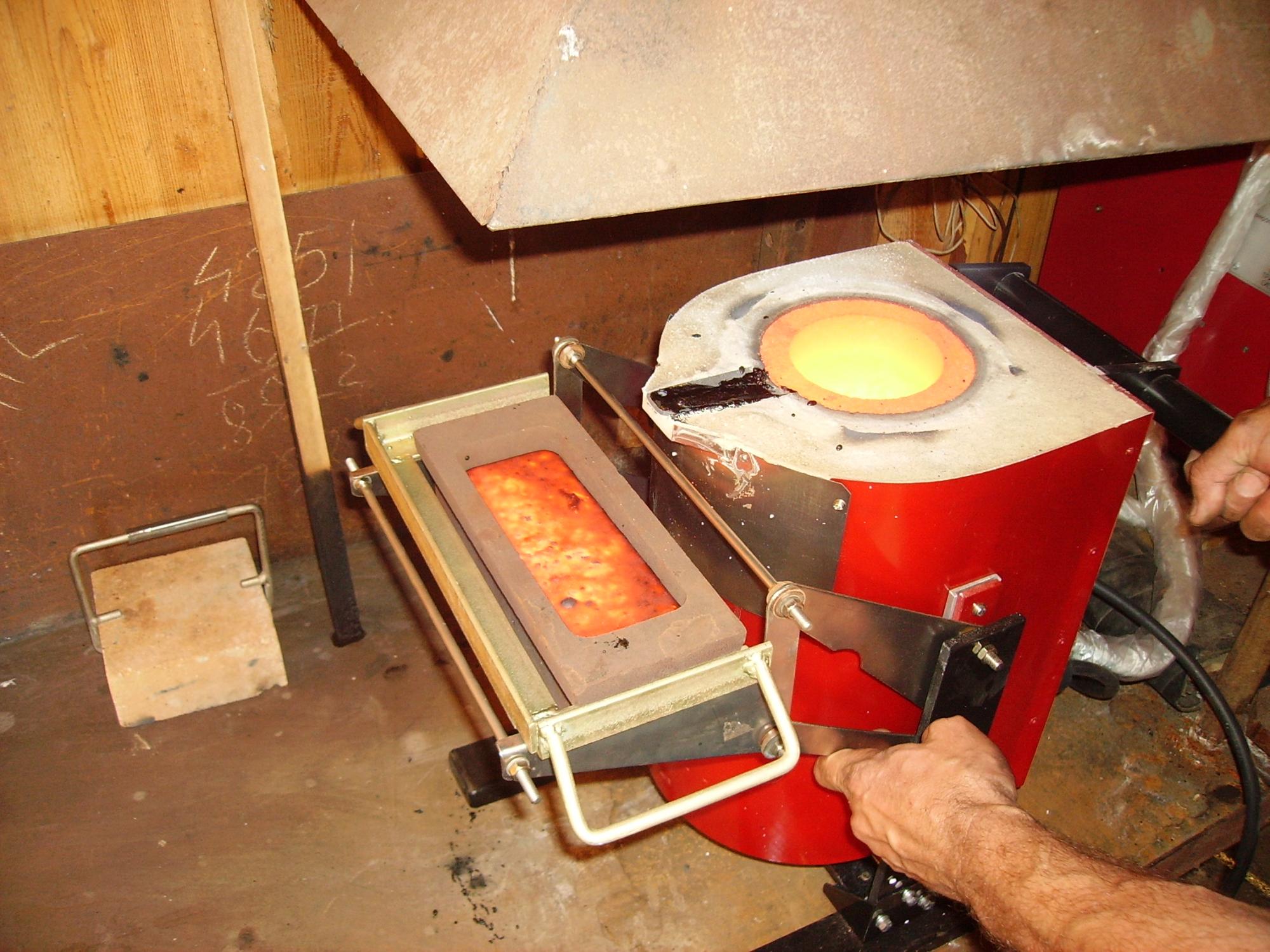

• Плавильное устройство УП-0,6

Технические характеристики
1. Емкость плавильного агрегата (по меди), литр – 0,6
2. Мощность питающего преобразователя – 5 кВт (КПД – не ниже 93%)
3. Мощность потребляемую от сети – 5 кВт
4. Число фаз питающей сети – 3
5. Число фаз контурной цепи - 1
6. Номинальная частота: -питающей сети – 50 Гц; -контурной цепи – 66 кГц
7. Номинальное напряжение: -питающей сети – 380В; -контурной цепи – 150 В
8. Температура перегрева металла – по технологии плавки(рабочая температура 1300°С)
9. Расход охлаждающей воды при температуре 25°С: -через индуктор – 20-100 л/ч;
-через преобразователь – 20-100 л/ч; -через конденсаторные батареи – охлаждения не требуют
10. Давление охлаждающей воды – самотеком
11. Длительность разогрева печи для выхода на рабочий режим - не более 20 мин.
12. Длительность плавки на разогретой печи – не более 20 мин.(при 50% заполнении тигля золотом)
13. Масса плавильного агрегата: генератор – 25 кг; печи УП-0,6 – 15 кг; согласующего устройства – 9кг
14. Габаритные размеры: генератора – 680х720х250; печи УП-0,6 — 350х450х400; согласующего устройства — 510х280х220
