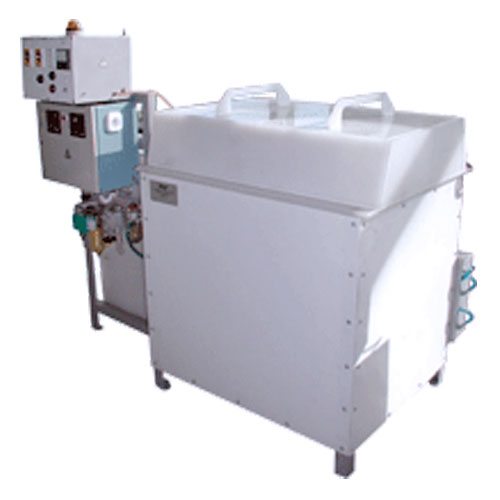

УХН-20М Установка химического никелирования

Установка УХН-20М предназначена для химического никелирования деталей из сталей углеродистой и коррозионностойкой, алюминия, титана, меди и сплавов на их основе с многократным использованием раствора.
Установка УХН-20М обеспечивает покрытие деталей сложной конфигурации, не способствующих образованию газовых "пробок". В отверстиях, каналах, вырезах, на вогнутых участках глубоко профилированных деталей толщина покрытия снижается на 50% в сравнении с наружными поверхностями. В глухих отверстиях d5 - d12 мм и сквозных отверстиях d1,5 - d6 мм толщина покрытия нормируется на глубине одного диаметра.
Технические характеристики:
Производительность, м2/ч 0,2
Скорость покрытия, мкм/ч (не менее) 15
Поверхность одновременно покрываемых деталей, м2 (не более) 0,5
Объём ванны-реактора, л 38±2
Объем реакционной зоны, л 20
Нагрев верхней зоны ванны-реактора (через стенки) ТЭН
Контроль температуры (на стенках и в растворе) двухканальный
Температура раствора в рабочей зоне, °К 362±2
Температура раствора в рабочей зоне, °С 90±2
Время разогрева раствора до рабочей температуры, мин 60-70
Глубина рабочей зоны, мм 310
Охлаждение нижней зоны ванны-реактора водой
Объём бака корректировочного, л. 20
Подача корректировочного раствора перистальтический насос
Подача раствора аммиака перистальтический насос
Максимальные габариты покрываемой детали, мм 200х250х200
Энергетика:
напряжение переменного трехфазного тока частотой 50 Гц,В 380±38
давление технического водопровода, МПа (не менее) 0,1
потребляемая мощность, кВТ, не более 4
Габариты, мм:
модуль никелирования 670х580х1150
стойка управления 300х350х300
Масса, кг 100
* - Размеры ванны-реактора УХН-20М могут быть изменены в случае необходимости.
