ЛРМ-500 Оборудование для удаления влаги, снижения кислотности и фильтрации трансформаторных масел

Линия ЛРМ-500 предназначена для дегазации, термовакуумной сушки (удаления воды), фильтрации, снижения кислотности, а также для герметичного хранения, транспортировки и заливки трансформаторного масла под давлением в различное оборудование (как в герметичном, так и не в герметичном исполнении).
Линия ЛРМ-500 применяется при ремонте трансформаторов, масляных выключателей, высоковольтных вводов, и другого маслонаполненного оборудования.

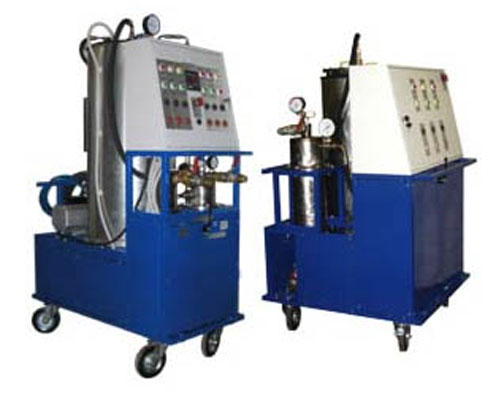

Линия ЛРМ-500 состоит из:
- Установки комплексной очистки УВФ-500(микро) удаляет влагу, газы, фильтрует масло и осуществляет нагрев
- Блока адсорбера с фильтрацией БАФ-2500 снижает кислотность масел и производит фильтрацию от примесей механического характера.
При комплексном использовании двух составляющих данного вида оборудования, желательно использовать следующий вариант подключения:
к объекту, подлежащему очистке, подключается БАФ-2500 при помощи гибких рукавов, а к нему уже соответственно УВФ-500 (микро).
Так же очистку масла можно производить, используя параллельное подключение к объекту.
Технические характеристики:
УВФ-500 (микро)
Производительность, м3/ч 0,5
Параметры обработанного масла
Массовое влагосодержание, г/т (ppm) 10 (10)
Массовое газосодержание, % 0,1....0,2
Тонкость фильтрации, мкм / кл. чист 3 / 8...9
Пробивное напряжение, кВ 60-80
Технические характеристики установки
Общая мощность установки, кВт 6
Общая мощность нагревателя, кВт 5
Напряжение трехфазной сети 50Гц, В 380
Высота всасывания по маслу, м 5
Высота подъема масла, м 20
Давление масла на выходе, кг/см2 2-4
Объем бака-дегазатора, л 70
Габариты
Длина, мм 970
Ширина, мм 640
Высота, мм 1250
Масса установки без масла, кг 130
БАФ-2500
Производительность, м3/ч 2,5
Параметры обработанного масла
Массовое влагосодержание, г/т (ppm) 10 (10)
Тонкость фильтрации, мкм / кл. чист 3 / 8...9
Пробивное напряжение, кВ 60-80
Технические характеристики установки
Объем сорбционного фильтра*, л 100
Объем очищенного масла до замены адсорбера, не менее, т 50
Давление рабочее, кг/см2 4
Напряжение трехфазной сети 50Гц, В 380
Общая мощность установки, кВт 2
Диапазон рабочих температур, °С 0...+40
Габариты
Длина, мм 1200
Ширина, мм 800
Высота, мм 1700
Масса установки без масла, кг 200
