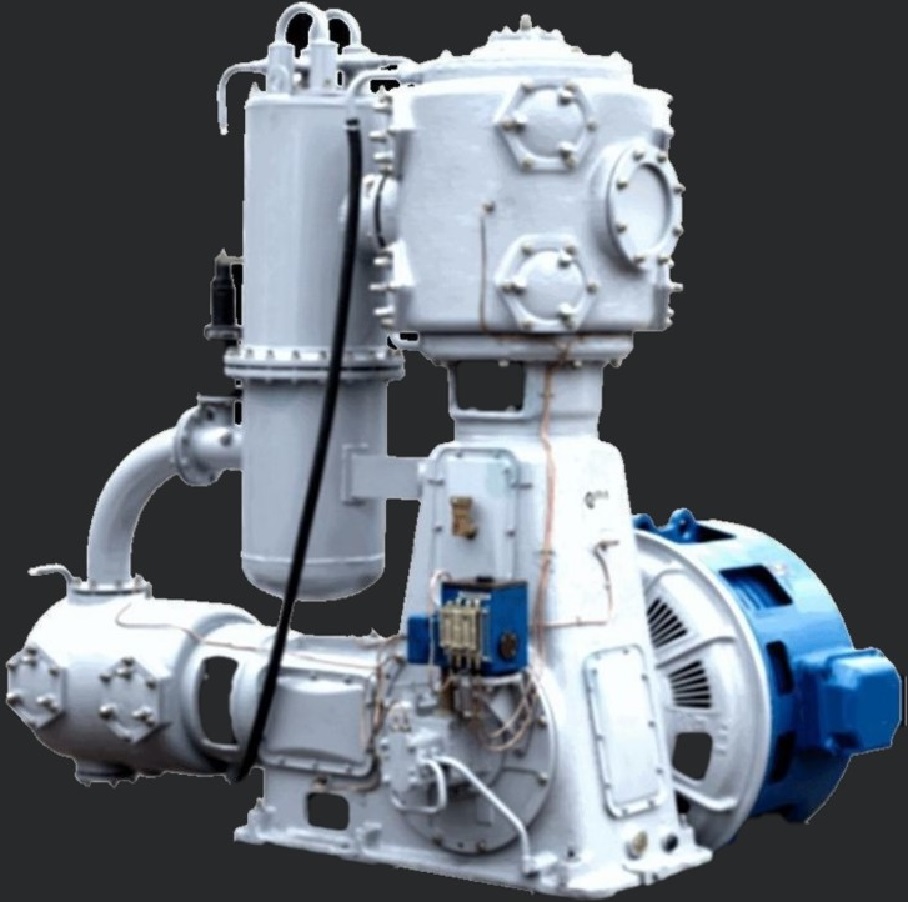

Компрессор ВП3-20/9 УХЛ4

Компрессор ВП3-20/9 УХЛ4 нашел применение в промышленной отрасли, где умеренный, холодный климат. Сжимает воздух, снабжает им оборудование. Может эксплуатироваться в закрытых помещениях. Особенности компрессора ВПЗ-20/9
Изделие двухступенчатое. Как понятно из описания количество ступеней две, первая имеет цилиндр, расположенный вертикально, вторая цилиндр горизонтальный. Воздух попадает в компрессор, запускается процесс сжатия, сначала в одной ступени, затем в другой, последовательно. Сжатый горячий воздух из одной ступени поступает в промежуточный холодильник, там сжимается, переходит во вторую ступень. Оттуда он переходит в концевой холодильник, затем воздухозаборник, оттуда оказывается у потребителя. Цилиндры компрессора ВПЗ-20/9 охлаждаются водой, рабочее давление не превышает 3,0 кгс/см2.

Станина изделия – это отливка из чугуна, форма напоминает коробку. Маслоотражатель имеет уплотнительные кольца, расположен со стороны двигателя. Деталь необходима, предупреждает случайное попадание масла в двигатель.

У оборудования есть крейцкопфы, изготовлены они из чугуна, тип закрытый, башмаки, при необходимости могут быть сняты. Рабочая поверхность была зацементированной, термически обработана. Производители ставят накладку между башмаком и корпусом, она делает зазор минимальным. Для изготовления башмаков используется алюминий, материал надежный, качественный, долговечный.

У компрессора есть вкладыши, изготовлены из стали и алюминия. Детали не нуждаются в обслуживании, качественны, длительный срок службы. Подшипники игольчатого типа, они запрессованы в головку шатуна, в верхнюю часть.

Воздушный поршневой компрессор ВПЗ-20/9 имеет цилиндры с чугунной отливкой. Для крепления к станине используют фонари. Из чугуна изготовлены поршни. Прямоточного типа рабочие клапаны, позволяют экономить, обеспечивают надежность. За счет них в процессе работы компрессора нет шума.
