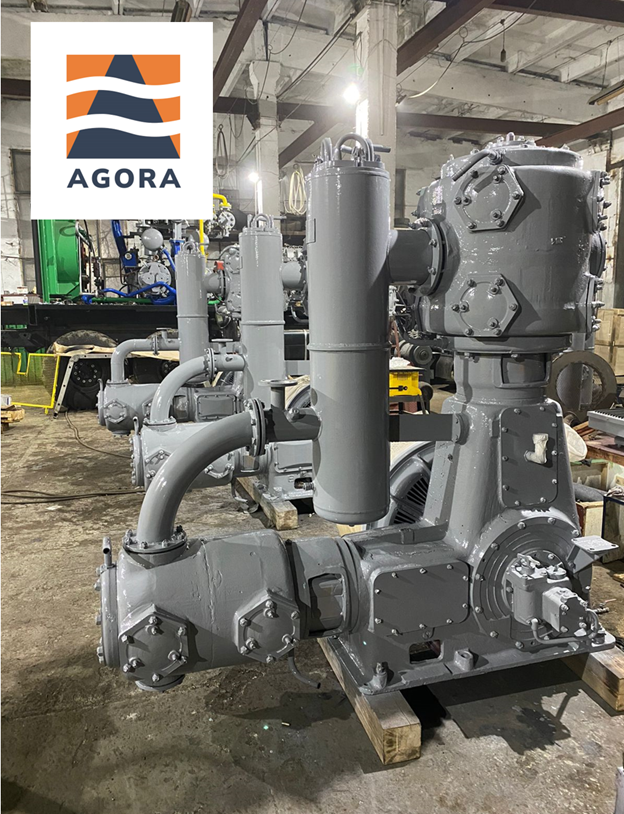

Компрессор ВП3-20/9

Компрессор ВП3-20/9 стационарный, поршневой, крейцкопфный, двухступенчатый, угловой, с водяным охлаждением, со смазкой цилиндров и сальников. Компрессор оборудован системой автоматической защиты и сигнализации по основным параметрам. Предназначен для создания избыточного давления и подачи сжатого воздуха в качестве источника энергии для других процессов и применяется практически во всех отраслях промышленности. Компрессор данного типа предназначен для сжатия агента до давления 9 кгс/см2. Привод осуществляется от асинхронного электродвигателя тип ПАКС. Возможна установка синхронного двигателя
В компрессорных установках ВП3-20/9 используются уплотнительные устройства из современных композитных материалов, автоматизирована система автоматического контроля, улучшена конструкция системы охлаждения и т д. Компрессоры данного типа оборудованы системой автоматической защиты и сигнализации по основным параметрам.
Преимущества компрессорной установки:
• экономична благодаря малым газодинамическим сопротивлениям коммуникаций и развитым поверхностям теплообмена;
• проста в монтаже благодаря безразборной консервации и высокой степени заводской готовности;
• надёжна благодаря применению прогрессивных материалов и современных технических решений;
• безопасна благодаря высокой степени автоматизации.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование Числовое значение
Сжимаемый газ атмосферный воздух
Объемная производительность, приведенная к начальным условиям, м3/с; (м3/мин)
0,367 ± 0,018 (22,0 ± 1,0)
Давление газа начальное, МПа (кгс/см2), в пределах 0,084…0,107
(0,86…1,09)
Температура газа начальная, К (0С), в пределах 233…313
(минус 40…плюс 40)
Давление газа конечное, изб., МПа (кгс/см2), не более 0,78 (8,0)
Температура газа, К (0С), не более:
- после каждого цилиндра
- после концевого холодильника
443 (170)
333 (60)
Плавный пуск Да
Плавное регулирование производительности Да
Охлаждение водяное (жидкостное)
Мощность, потребляемая компрессором, кВт, не более 132
Масса, кг, не более:
- собственно компрессора (без электродвигателя и его элементов)
- компрессора (с электродвигателем)
- в объеме поставки

2400
3700
4700
Габариты (длина х ширина х высота) компрессора с электродвигателем, мм, не более
2370 х 1620 х 2230
Частота вращения вала, с-1 (об/мин), номинальная 8,33 (500)
Давление охлаждающей воды на входе в систему охлаждения, изб., МПа (кгс/см2), в пределах
0,15…0,3 (1,5…3,0)
Температура охлаждающей воды на входе в систему охлаждения, К (0С), не более
303 (30)
Объемный расход охлаждающей воды, м3/с (м3/ч), не более
3,33х10-3 (12,0)
Удельная мощность компрессорной установки приведенная к стандартным условиям, кВт /(м3/мин), не более
5,50
Масло для смазки механизма движения:
- марка

индустриальное И-40 (50)
ГОСТ 20799 или
компрессорное К3-10
ТУ 38.401724

КОМПЛЕКТ ПОСТАВКИ

Наименование Количество
Компрессор поршневой АС-1200/0,9 1 шт.
Электродвигатель тип ПАКС 1 шт.
Газоохладители, холодильники 1 к-т
Газопроводная и водопроводная арматура 1 к-т
Система автоматического контроля 1 к-т
Комплект ЗИП 1 к-т
Эксплуатационная документация: формуляр, руководство по эксплуатации, паспорта на аппараты и комплектующие 1 к-т
Разрешительная документация: сертификаты, декларации и свидетельства 1 к-т
