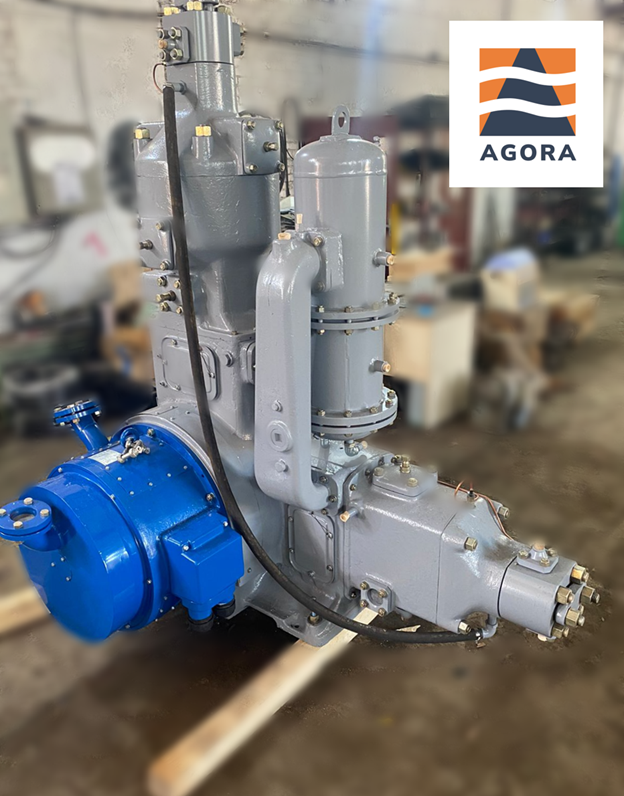

Компрессор 402ВП-4/400

Установка компрессорная стационарная, поршневая, крейцкопфная, пятиступенчатая, на угловой базе, с водяным охлаждением, со смазкой цилиндров и сальников. Установка 402ВП-4/220 состоит из: компрессора, газоохладителей, системы охлаждения, автоматического управления и защиты.
Компрессорные установки модернизированы. В данных установках используются уплотнительные устройства из современных композитных материалов, автоматизирована система автоматического контроля, улучшена конструкция системы охлаждения и т д.
Компрессорная установка оборудована системой автоматической защиты и сигнализации по основным параметрам.

Преимущества компрессорной установки:
• проста в монтаже благодаря безразборной консервации и высокой степени заводской готовности;
• надёжна благодаря применению прогрессивных материалов и современных технических решений;
• безопасна благодаря высокой степени автоматизации.

Автоматика защищает станцию от аварийных режимов работы. Система автоматического контроля компрессорной установки на основе современных контрольно-измерительных приборов.
1.1. Технические характеристики
Наименование показателя Значение показателя
Рабочий агент воздух
*Объемная производительность, приведенная к условиям всасывания, м3/с (м3/мин)

Давление начальное (изб.), МПа (кгс/ см2) атмосферное
Давление конечное (изб.), не более, МПа (кгс/см2) 39,2 (400)
*Мощность на валу компрессора, не более, кВт

Число цилиндров, шт. I ступень 1
II ступень 1
III ступень 1
IV ступень 1
V ступень 1
VI ступень 1
Диаметр цилиндров, мм I ступень 220
II ступень 125
III ступень 90
IV ступень 68
V ступень 34
VI ступень 22
Ход поршня, мм 125
Избыточное давление воздуха на выходе,
МПа (кгс/с м2) I ступень 0,196…0,363
(2,0…3,7)
II ступень 0,982…1,472
(10,0…15,0)
III ступень 2,45…3,92
(25,0…40,0)
IV ступень 6,38…7,85
(65,0…80,0)
V ступень 17,17…19,62
(175,0…200,0)
VI ступень 39,2
(400)
Температура воздуха начальная,
К (°С) 248…308
(-25…+35)
Температура воздуха после концевого холодильника,
К (°С), не более 333 (60)

Наименование показателя Значение показателя
Температура воздуха на нагнетании,
К (°С), не более I ступень 443
(170)
II ступень 443
(170)
III ступень 403
(130)
IV ступень 413
(140)
V ступень 433
(160)
VI ступень 403
(130)
Расход охлаждающей воды с температурой воды на входе 288К (15°С), м3/с (дм3/мин), не более: 9,72х10-4
(58,3)
Давление воды на входе в компрессор (изб), МПа (кгс/м2) 0,196+0,049
(2+0,5)
Расход масла на унос, кг/ч (г/ч), не более 0,073
(73)
В том числе на зеркало цилиндра I ступень 0,010
(10)
II ступень 0,009
(9)
III ступень 0,005
(5)
IV ступень 0,008
(8)
V ступень 0,010
(10)
VI ступень 0,013
(13)
На сальник III ступень 248…308
IV ступень (-25…+35)
Привод: электродвигатель, марка
Мощность, кВт
Напряжение, В
Число оборотов, об/мин
Частота, Гц ПА1К 101-8У3
75
220/380
735
50

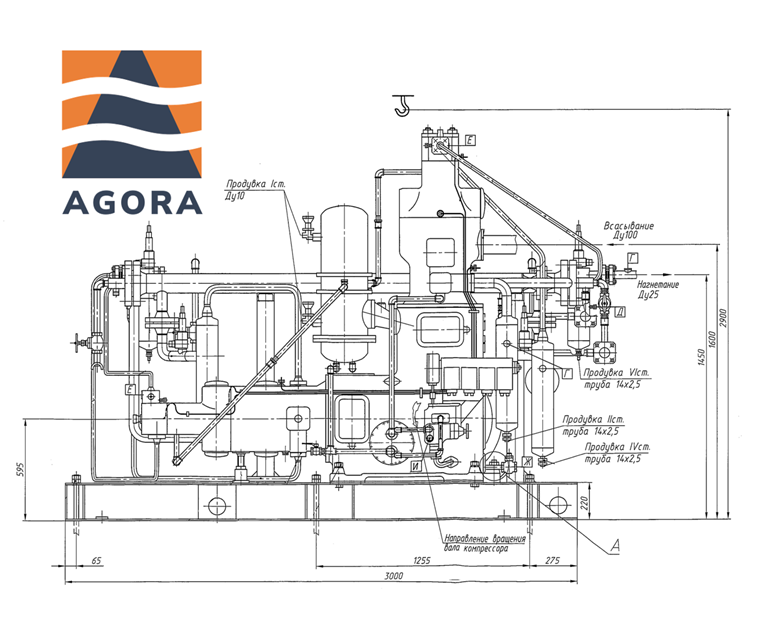

Габариты установки, мм длина 3230
ширина 2300
высота 2330
Масса установки, кг 4000+200
Масса установки в объеме поставки, кг 4500+200
*Показатели достигаются через 200 часов работы компрессорной установки

* Показатели достигаются через 200 часов работы компрессорной установки.
1.2. Комплект поставки

Наименование Количество
Компрессор поршневой 402ВП-4/220 1 шт.
Электродвигатель ПА1К 101-8У3 в комплекте с пускорегулирующей аппаратурой 1 шт.
Система охлаждения 1 к-т
Система автоматического контроля 1 к-т
Газопроводная и трубопроводная арматура 1 к-т
Комплект ЗИП 1 к-т
Эксплуатационная документация: формуляр, руководство по эксплуатации, паспорта на аппараты и комплектующие 1 к-т
Разрешительная документация: сертификаты, декларации и свидетельства 1 к-т
