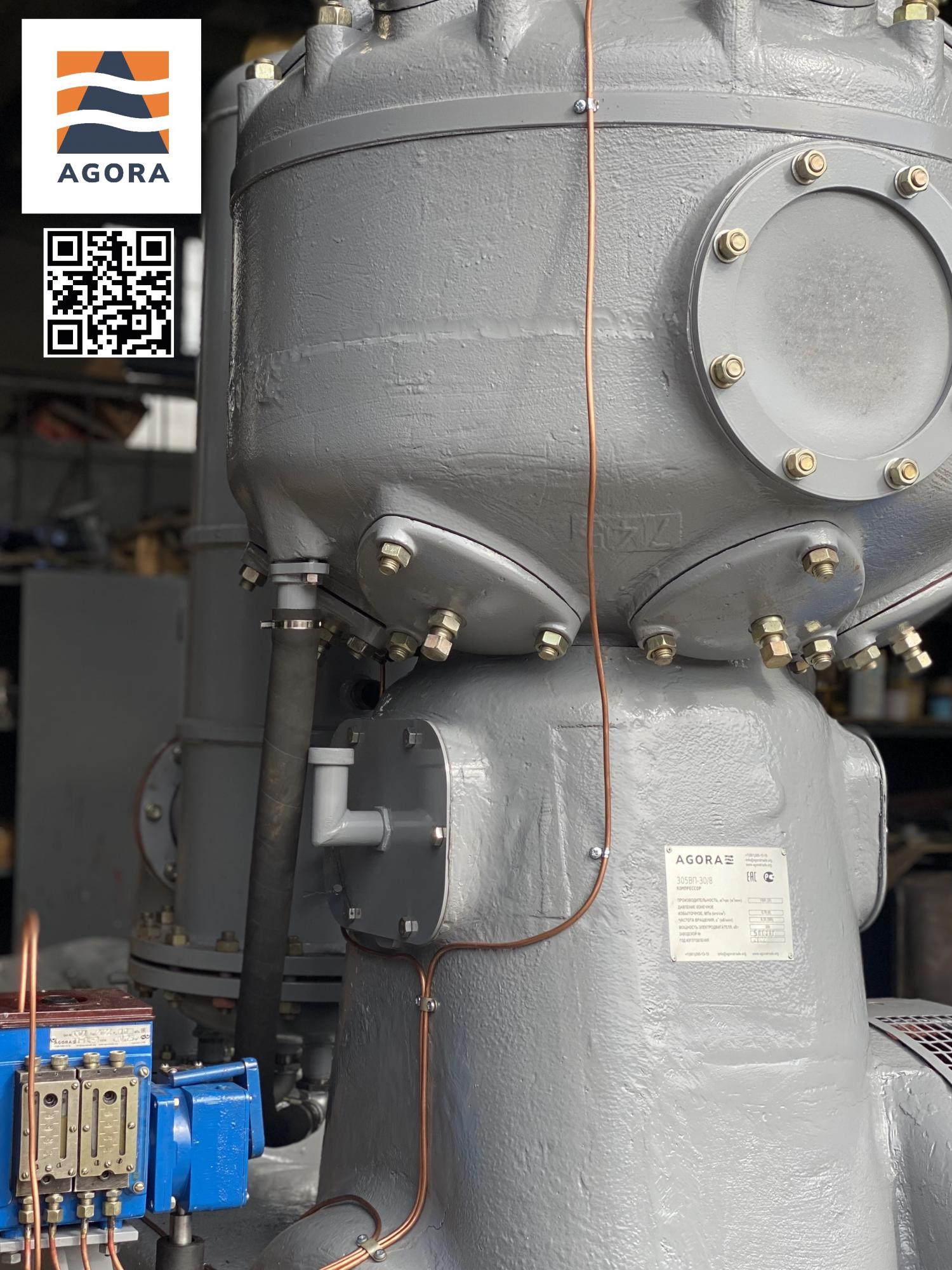

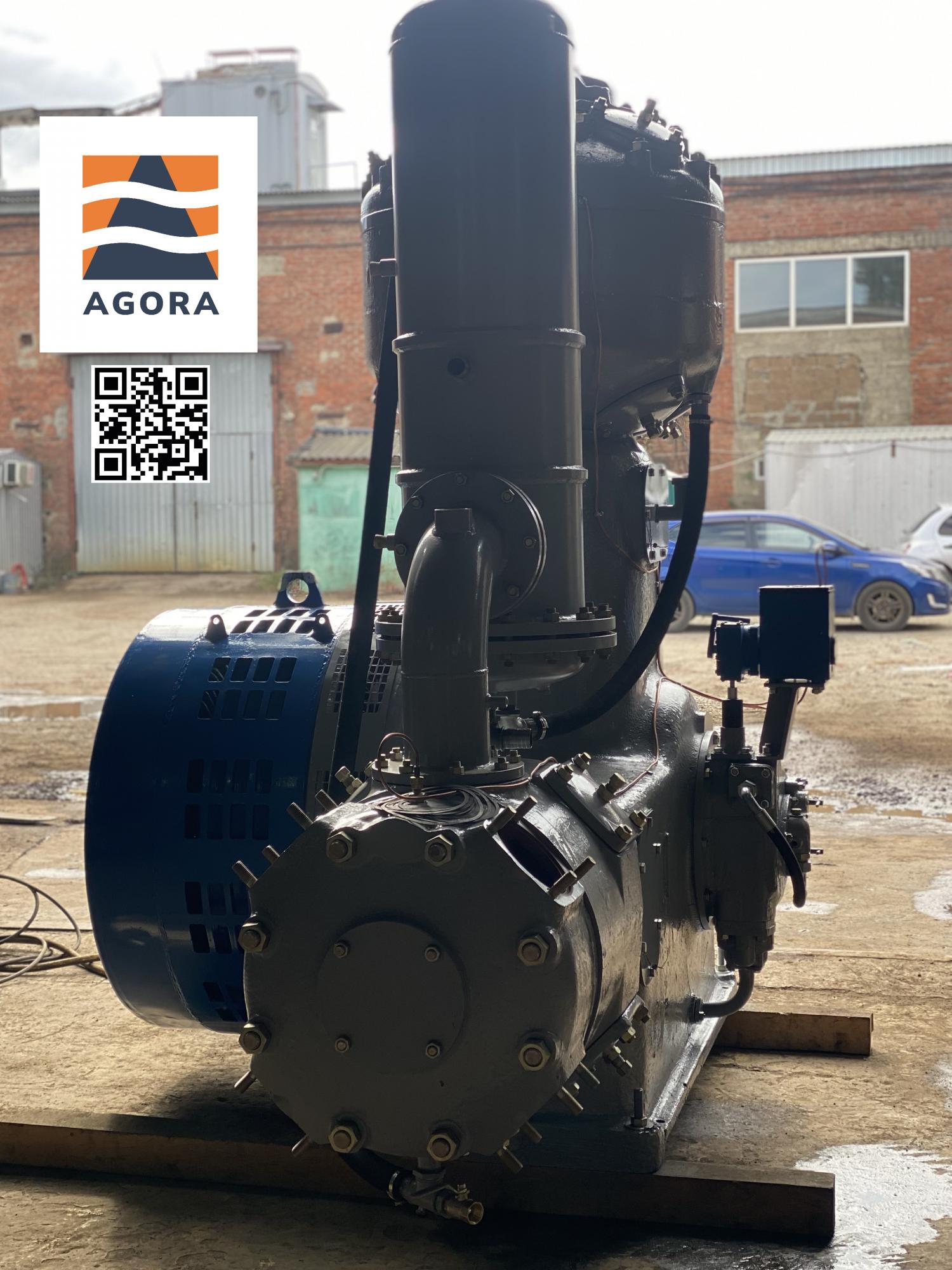

Компрессор 305ВП-30/8

Установка компрессорная стационарная поршневая, крейцкопфная, двухступенчатая угловая, с водяным охлаждением со смазкой цилиндров и сальников, предназначена для создания избыточного давления и подачи сжатого воздуха в качестве источника энергии для других процессов и применяется практически во всех отраслях промышленности.
Привод осуществляется от односкоростного синхронного электродвигателя тип ПСКМ 15-21-12УЗ, встроенного в раму компрессора. База компрессора 305ВП-30/8 состоит из унифицированных узлов кривошипно-шатунного механизма (коленчатого вала, шатуна, крейцкопфа), рамы, блока смазки механизма движения и лубрикатора (для смазки цилиндров и сальников). Смазка компрессора осуществятся двумя независимыми системами: системой смазки низкого давления (циркуляционная), системой смазки высокого давления для подачи масла в цилиндр.
Компрессорные установки базы 5П модернизированы. В данных установках используются уплотнительные устройства из современных композитных материалов, автоматизирована система автоматического контроля, улучшена конструкция системы охлаждения и т д.
Компрессорная установка оборудована системой автоматической защиты и сигнализации по основным параметрам.
Преимущества компрессорной установки:
• экономична благодаря малым газодинамическим сопротивлениям коммуникаций и развитым поверхностям теплообмена;
• проста в монтаже благодаря безразборной консервации и высокой степени заводской готовности;
• надёжна благодаря применению прогрессивных материалов и современных технических решений;
• безопасна благодаря высокой степени автоматизации.
Автоматика защищает станцию от аварийных режимов работы. Система автоматического контроля компрессорной установки на основе современных контрольно-измерительных приборов.

Таблица 1 – Технические характеристики поршневой компрессорной установки 305ВП-30/8
Рабочий агент Воздух
Объемная производительность, приведенная к условиям всасывания, м³/мин 30
Давление всасывания, кгс/см² 0,01
Рабочее давление, кгс/см² 8
Частота вращения вала электродвигателя, об/мин 500
Ход поршня, мм 220
Потребляемая мощность при Рн=8 кгс/см2, квт 154
Расход охлаждающей воды без концевого холодильника при ее температуре на входе +25 0С. (расч.) л./мин.л/мин 75
Расход масла для смазки цилиндров, г/час 80
Количество масла, заливаемого в раму компрессора, л 136
Масса компрессора, кг 3 730
Мощность электродвигателя, кВт 200
Напряжение, В 380
Масса электродвигателя, кг 1650
Наибольшая монтажная масса, кг 5605
Общая масса установки в объеме поставки, кг 7090

Комплект технической документации, включающий в себя:
• Паспорт и формуляр на компрессорную установку;
• Руководство по эксплуатации;
• Ведомость комплектующих изделий;
• Паспорта, сертификаты на комплектующие изделия;
• Руководства по эксплуатации комплектующих изделий (при наличии);
• Заверенные копии сертификата соответствия.
