Электродвигатель ДСК 12-24-12

Электродвигатель ДСК 12-24-12 предназначен для привода угловых поршневых воздушных компрессоров на базе ВП3, устанавливаемых в закрытом помещении. Пуск электродвигателя ДСК 12-24-12 состоит из двух этапов: первый этап – асинхронный набор скорости при отсутствии возбуждения постоянным током и второй этап – втягивание ротора в синхронизм после включения постоянного тока возбуждения. Для возбуждения используют генераторы постоянного тока (имеющие общий вал с двигателем, (возбудительный агрегат В-18) либо тиристорные выпрямители (тиристорный возбудитель ВТ22), обеспечивающие более высокую надёжность работы электродвигателя ДСК 12-24-12.

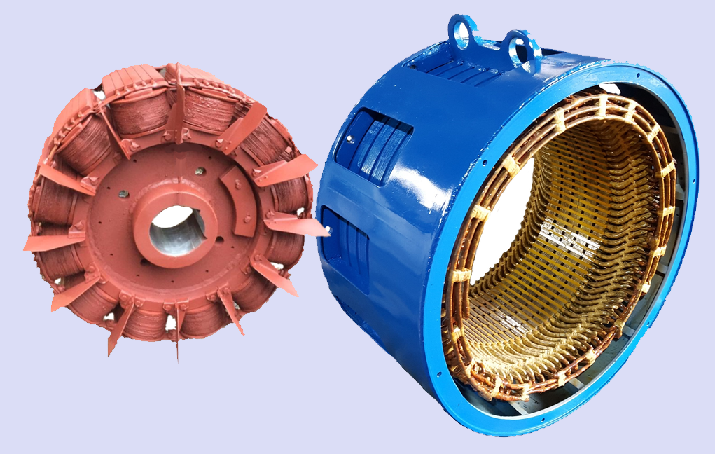

Статор электродвигателя ДСК 12-24-12 - сердечник статора набирается в пакеты из штампованных листов электротехнической стали, покрытых изоляционным лаком. Пакеты железа статора запрессованы в расточку станины и против осевого сдвига закреплены нажимным кольцом на упорных шпонках, а от проворота - наплавкой шва к двум противоположным ребрам.
Ротор электродвигателя ДСК 12-24-12 - ротор двигателя выполнен с явновыраженными полюсами. Крепление полюсов к магнитному колесу ротора производится с помощью шпилек. Магнитное колесо ротора сварной конструкции, насаживается на вал компрессора.
В комплект поставки входит: электродвигатель ДСК 12-24-12, возбудитель тиристорный ВТ22 или возбудительный агрегат В-18; аппаратура теплоконтроля; фундаментная арматура; приспособление для насадки и съёма ротора; запасные части; эксплуатационная документация. По требованию заказчика электродвигатель ДСК 12-24-12 может быть укомплектован устройством плавного пуска УПП-ВВ, преобразователем частоты ПЧ-ВВ. Изготавливаются в соответствии с ГОСТ 183, ГОСТ 18200 и индивидуальными техническими требованиями заказчика.
